?DC/DC降壓電路原理圖,應用領域詳解-KIA MOS管
信息來源：本站 日期：2026-04-24
工作原理：利用開關器件（如MOSFET）快速開關，結合電感、電容的儲能濾波作用，完成輸入高壓到低壓的轉換。
拓?fù)浣Y(jié)構：以Buck電路為代表，通過PWM控制開關占空比來精確調節輸出電壓。
特點：輸出電壓低于輸入電壓，效率較高，輸出電流紋波相對較小，常用于對電壓穩定性要求較高的場合，如電腦主板、手機充電器等。
DC-DC降壓電路的核心功能是通過開關器件和儲能元件實現高效直流電壓轉換。
Buck基本框圖如下：

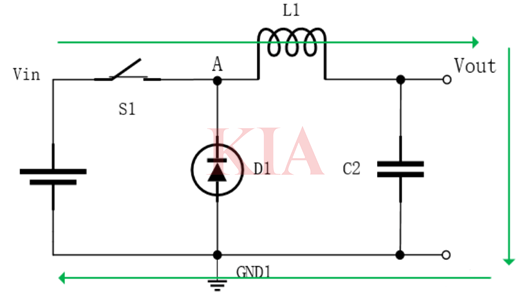

當開關S1閉合導通時，VA電壓為高，Vin給電感L1充電，流過電感L1的電流逐漸增加，電流路徑見上圖綠色回路。

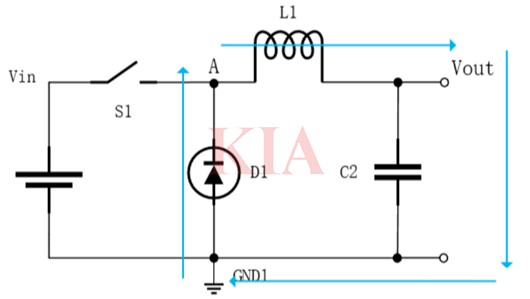

當開關S1斷開時，Va為低電平，電感L1通過負載和二極管放電，電感L1的電流逐漸減小，電流路徑見下圖藍色部分。
BUCK的基本工作過程就是對電感充放電的過程。
說明：在同步BUCK中D1會被開關代替，以提高效率，在S1斷開時，圖中使用的是續流二極管，則在S1斷開時，VA其實是有一部分的負電壓的（差不多剛好-0.7V）。
電動車：將動力電池高壓（如400V）降壓至12V，為車載低壓設備供電并給蓄電池充電。
消費電子：手機、筆記本中將電池電壓（如5V）降至核心芯片所需電壓（如1.8V、3.3V)。
工業電源：為嵌入式系統、傳感器等提供高效、穩定的低壓直流電源。
要點說明
同步整流：用MOSFET替代二極管，可進一步提升效率，尤其適用于大電流場合。
控制方式：常用PWM（脈寬調制），固定頻率、調節占空比；輕載時可能切換至PFM（脈頻調制）以提高效率。
設計要點：需合理選擇開關頻率、電感量、電容ESR及PCB布局，以減小紋波和電磁干擾。
選型要點
耐壓裕量：MOSFET的漏源擊穿電壓VDss應大于最大輸入電壓Vin(max，通常建議留1.5~2倍裕星，即VDss≥1.5×Vin(max)。
電流能力：連續漏極電流ID需大于最大輸出電流lout(max)，并考慮占空比影響；高側MOSFET電流應力與輸出電流相關，低側MOSFET在同步整流時電流接近lout(max)。
導通電阻RDS(on)：越小越好，可顯著降低導通損耗；需參考最大工作結溫下的RDS(on)最大值，因該參數具有正溫度系數。
柵極電荷Qg與輸入電容Ciss：影響開關損耗和驅動需求；高頻應用（>200kHz)應優先選擇低Qg和低Ciss的MOSFET以減少開關損耗。
封裝與熱管理：選擇適合散熱的封裝（如SO-8、DPAK、TO-220），并結合PCB銅箱面積計算結溫Tj=Tambient+Pdiss×θJA，確保Tj<150°C。
常用于DC-DC降壓電路的KIA場效應管型號：
KIA5610BU
漏源電壓：100V
漏極電流：5.4A
導通電阻：310mΩ（@VGS=10V）
封裝：TO-251
特點：適用于高頻同步降壓變換器，具有超低柵極電荷和優異Cdv/dt特性
KIA40N20A
漏源電壓：200V
漏極電流：40A
導通電阻：≤80mΩ（@VGS=10V）
封裝：TO-220/TO-3P
特點：高雪崩耐量，適用于中高功率DC-DC、UPS、電機控制等
KIA6110A
漏源電壓：100V
漏極電流：12A
導通電阻：90mΩ（@VGS=10V）
封裝：TO-251/TO-252
特點：專為同步降壓優化，可代換NCE0117K5型號
