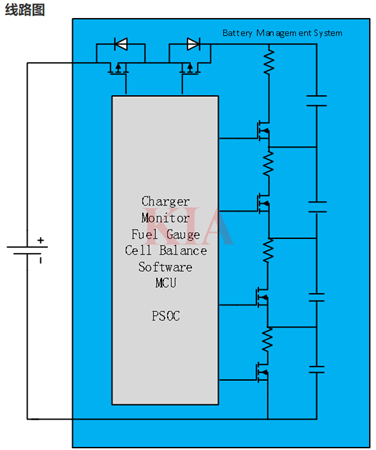

1.精準充放電管控
在充電階段，MOS管依據BMS指令精確調控充電電流與電壓，當電池電量趨近飽和時，能在毫秒級時間內切斷充電回路，防止過充導致的電芯鼓包、熱失控甚至起火。放電過程中，當BMS監測到任一單體電壓瀕臨安全下限時，MOS管立即終止放電，避免深度放電造成的電極材料不可逆損傷。
2.主動均衡管理功能
由于制造工藝差異，串聯電池組中各單體電池的容量、內壓會隨使用時間逐漸分化。MOS管通過構建主動均衡電路，能以極低的功率損耗將高電量單體的多余能量轉移至低電量單體，或通過電阻耗散方式實現"削峰填谷"。這種精細化管理可將電池組整體壽命延長20%以上，并消除因個別單體過充過放引發的安全隱患。
3.異常狀況快速保護
面對外部短路、負載突變等極端情況，MOS管憑借其固有的快速開關特性，可在10微秒內切斷數百安培的短路電流，防止電池組過熱、極耳熔化等災難性后果。其導通電阻低至2.6毫歐（某國產高端車型采用的TO-252封裝器件），正常工作時的導通損耗極小，顯著提升了BMS自身能效。
在BMS設計中，選型MOS管需重點考量導通電阻、介電強度、切換速度與熱穩定性。車規級AEC-Q101認證是基本門檻，而導通電阻每降低1毫歐，在200A持續電流下可減少40瓦熱損耗，這對緊湊型電池包的熱管理至關重要。
1.耐壓值（Vds）
應高于系統最大工作電壓，并留有220%裕量。例如48V系統建議選用100V以上MOS管。
高壓應用（如400VEV電池）需選用650V～1000V器件。
2.導通電阻（Rds(on)）
越低越好，可顯著降低導通損耗（P=12xRds(on)）。
典型值：
低壓BMS（12V～48V）：<5mΩ
高端車規器件：低至0.5mΩ~2.6mΩ
3.開關速度
快速響應對保護至關重要，推薦開關時間≤80ns 。
4.熱性能與封裝
高功率應用需關注熱阻（R0）和散熱設計。
高功率場景優先選用TO-220、TO-252、PDFN5×6等散熱良好的封裝。
多顆MOS并聯可進一步降低總Rds(on)并分擔熱量。
小型設備可選WLCSP封裝（如1.2mm×1.6mm）。
5.類型選擇
NMOS：用于低側開關（成本低、性能優）
PMOS：用于高側開關，但導通電阻較高
雙向控制常采用NMOS+PMOS組合，避免體二極管反向?qū)〒p耗

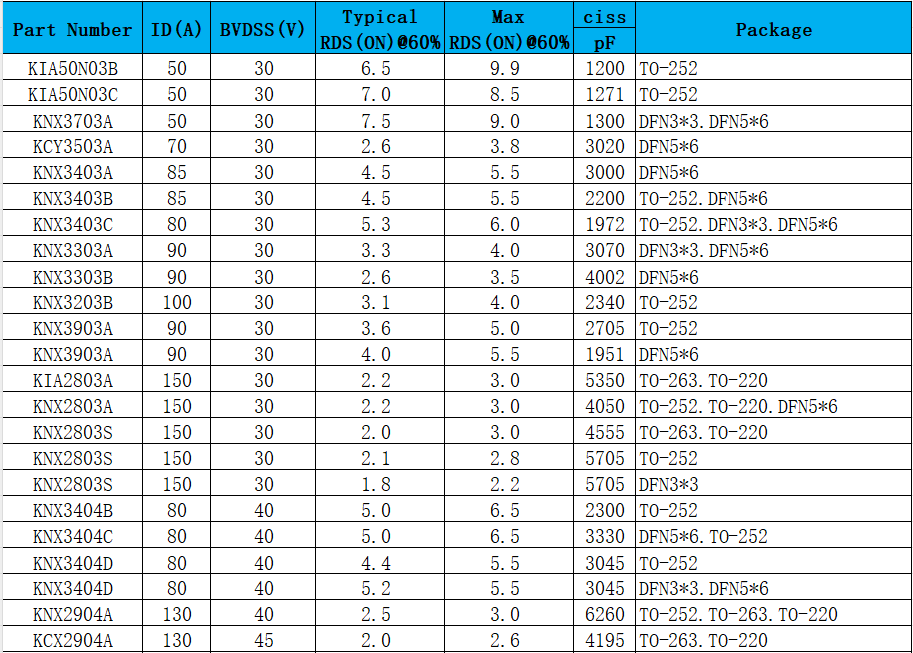

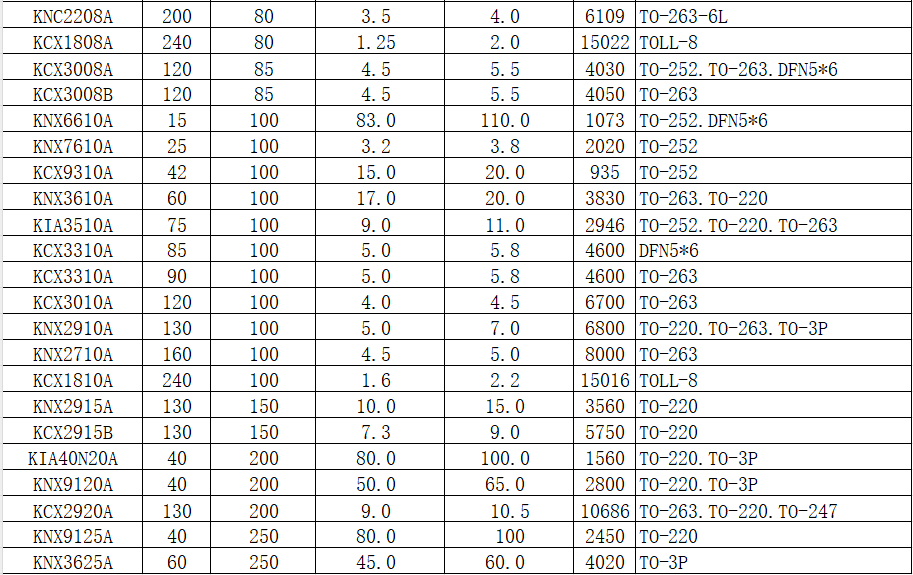

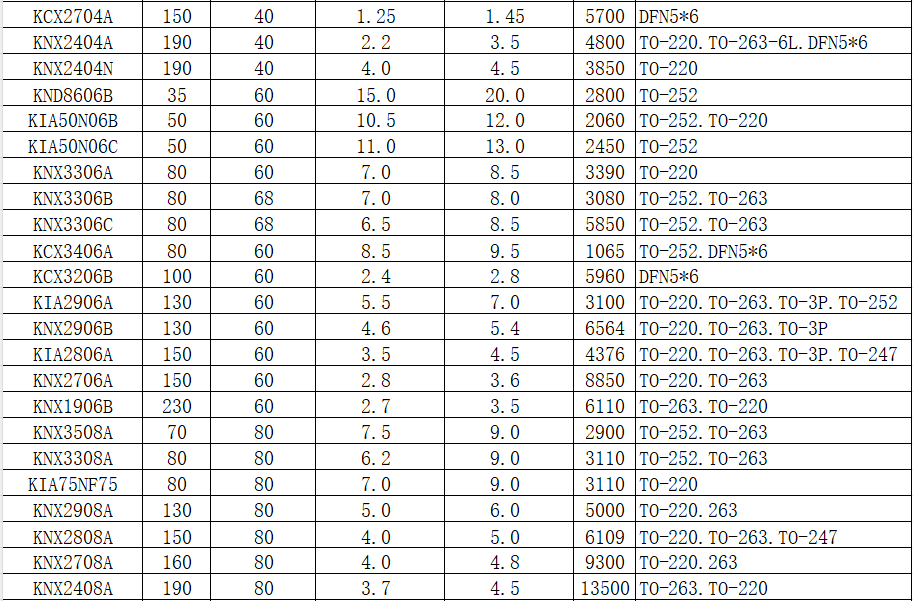

電池管理系統(BMS)常用MOS管型號及選型建議
KIA2804A/KIA2806A：40V-60V/150A-160A，RDS(on)低至3.5-4.5mΩ，適用于高功率BMS和逆變應用。
KIA2808A：80V/150A，RDS(on)×1.5mΩ，適合大電流BMS系統。
低壓大電流型號（適用于高倍率放電）
KIA2803A：30V/150A，Rds(on)3mΩ，適用于高容量動力電池保護板 。
KIA100N03A：30V/90A，Rds(on)5mΩ，適合10~20A放電電流場景。
