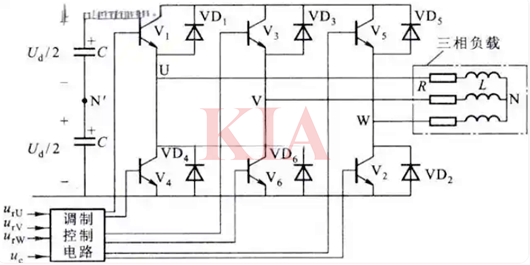

如圖所示為三相橋式PWM逆變電路，功率開關器件為GTR，負載為電感性。從電路結構上看，三相橋式PWM變頻電路只能選用雙極性控制方式。電路原理在于通過三相調制信號和三角形波載波信號的比較來控制功率晶體管的導通和關斷。
工作原理：

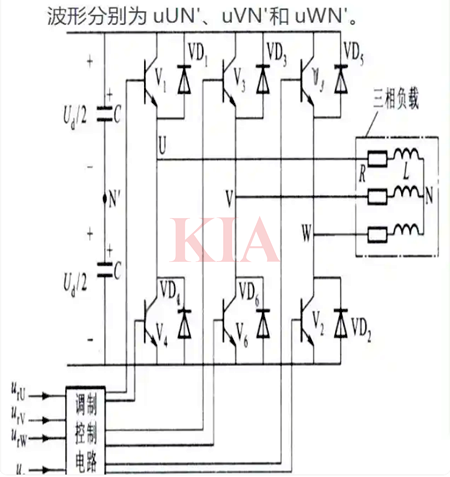

三相調制信號urU、urv和urW為相位依次相差120°的正弦波，而三相載波信號是公用一個正負方向變化的三角形波uc，如圖所示。U、V和W相自關斷開關器件的控制方法相同，現以U相為例：在urU>uc的各區間，給上橋臂電力晶體管V1以導通驅動信號，而給下橋臂V4以關斷信號，于是U相輸出電壓相對直流電源Ud中性點N'為uUN’=Ud/2。在urU<uc的各區間，給V1以關斷信號，V4為導通信號，輸出電壓uUN'=-Ud/2。電路中VD1～VD6二極管是為電感性負載換流過程提供續流回路，其它兩相的控制原理與U相相同。三相橋式PWM變頻電路的三相輸出的PWM波形分別為uUN'、uVN'和uWN'。
①載波特性：單極性PWM的載波在信號波正半周為正、負半周為負；雙極性PWM的載波始終正負交替。
②輸出極性：單極性PWM輸出在半周期內僅一種極性，過零時切換；雙極性PWM輸出每個載波周期內可能改變極性。
③開關次數：單極性PWM每個開關器件半周期內僅開關一次，損耗小；雙極性PWM每個載波周期內開關一次，損耗大。
④諧波含量：單極性PWM諧波含量較低，雙極性較高。
