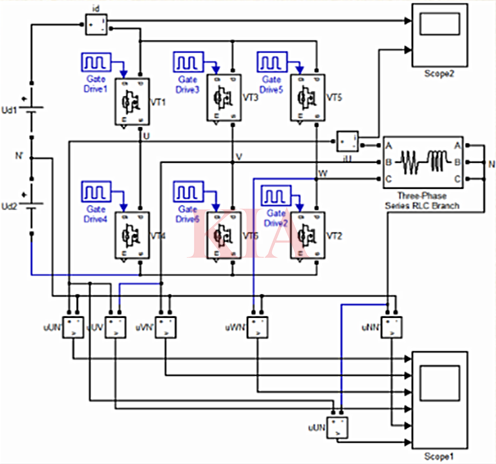

三相全橋逆變電路

三相全橋逆變電路由六個功率開關器件構成，其功能是將直流電轉換為相位差120°的三相交流電，廣泛應用于電機驅動、新能源發電等領域。

工作原理：

電路由三個橋臂組成，每個橋臂的上下兩個開關管互補導通（即同一橋臂的上管和下管不能同時導通），通過控制這六個開關器件（如IGBT或MOSFET）的導通順序來生成三相交流輸出。

六步換流與PWM控制：生成交流電主要有兩種方式。

六步換流（方波輸出）：開關按特定時序切換，每60°電角度改變一次開關狀態，一個周期內進行六次狀態切換，從而直接產生三相方波電壓。

正弦脈寬調制（SPWM）：這是更常見且能輸出高質量正弦波的方法。將三相正弦調制波（相位互差120°）與高頻三角載波進行比較，比較結果生成驅動信號控制對應開關管的通斷。通過調節調制波的幅值和頻率，可以精確控制輸出電壓的幅值、頻率及波形。

輸出電壓的形成：負載（如電機）感受到的電壓是線電壓，即不同橋臂輸出點之間的電壓差。通過PWM調制，各橋臂中點對直流母線負端的電壓（相電壓基波）近似為正弦波，其線電壓則由這些相電壓合成，最終得到三相平衡的交流電壓。

電路拓?fù)渑c結構組成：

核心器件：電路拓?fù)渫ǔ０鶄€(gè)全控型功率開關器件（分為三個橋臂）、六個反并聯的續流二極管（為感性負載電流提供續流通路）、直流輸入母線以及連接在橋臂中點上的三相負載。

橋臂結構：每個橋臂可視為一個半橋單元，三相全橋逆變電路可理解為由三個半橋逆變器組合而成。負載可以連接為星形（Y）或三角形（△）方式。

直流側與濾波：輸入端為直流電源（如電池或整流后的直流電）。輸出端通常需連接LCL濾波器等以濾除PWM產生的高頻諧波，獲得平滑的正弦波電流。

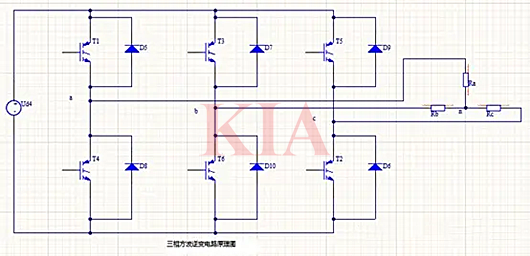

三相全橋逆變電路原理圖

三相全橋逆變電路

三相橋式逆變電路由直流電源和三組橋臂組成，負載為星形連接。當T1導通時，a點接于直流電源正極，當T4導通時，a點接于直流電源負極，b、c點電位也是由其橋臂上下管的開關狀態決定。各橋臂上下驅動脈沖互補，為50%占空比的方波，即每個開關管的導通時間為180度。按圖中開關器件的標號，其驅動信號彼此相差60度。
