碳化硅半導體用途

碳化硅(SiC)，是由碳元素和硅元素組成的一種半導體材料。碳化硅是寬禁帶半導體材料的一種，主要特點是高熱導率、高飽和以及電子漂移速率和高擊場強等，因此被應用于各種半導體材料當中，碳化硅器件主要包括功率二極管和功率開關管。功率二極管包括結勢壘肖特基（JBS）二極管、PiN二極管和超結二極管；功率開關管主要包括金屬氧化物半導體場效應開關管（MOSFET）、結型場效應開關管（JFET）、雙極型開關管（BJT）、絕緣柵雙極型晶體管（IGBT）、門極可關斷晶閘管（GTO）和發射極可關斷晶閘管（ETO）等。

應用領域

1.電動汽車與充電設施

主逆變器：提升電機驅動效率，增加續航里程（如特斯拉Model 3采用碳化硅模塊，續航提升10%）。

車載充電器（OBC）與充電樁：縮小體積50%，充電速度提高30%。

2.可再生能源系統

光伏逆變器：轉換效率從96%提升至99%，能量損耗降低50%，延長設備壽命50倍。風力發電：優化高壓直流輸電，減少能量損耗。

3.5G通信與射頻器件

基站功率放大器：利用高頻率特性支持高頻信號傳輸，降低能耗。

射頻開關/濾波器：提升信號處理速度和穩定性。

4.工業與電力系統

智能電網：用于高壓直流斷路器、柔性輸電設備，提高電網可靠性。

軌道交通：牽引變流器節能20%，體積縮小65%（如日本小田急電鐵案例）。

工業電機驅動：降低絕緣應力60%，延長電機壽命2倍。

5.高可靠性場景

航空航天與國防：抗輻照特性適用于衛星通信和極端環境設備。

消費電子：AR眼鏡散熱基板，利用高導熱性（4.9W/cm-K）管理熱量。

碳化硅外延晶片是什么

碳化硅外延晶片（SiC Epitaxial Wafer）是指在碳化硅單晶襯底（Substrate）上，通過外延生長技術（如化學氣相沉積CVD)沉積一層具有特定電學特性的單晶薄膜（外延層）而形成的半導體材料。

碳化硅外延晶片在功率電子器件中的應用主要包括功率二極管和晶體管，如MOSFETs（Metal-Oxide-Semiconductor Field-Effect Transistors）和IGBTs（Insulated Gate Bipolar Transistors）。

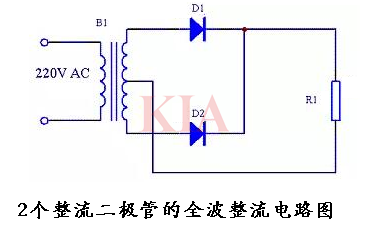

功率二極管：包括肖特基二極管和PN結二極管，碳化硅二極管因其高擊穿電壓和低導通電阻而在高壓應用中表現出色。

MOSFETs：碳化硅MOSFETs具有高開關速度和高溫穩定性，是高頻和高效率電源轉換的關鍵器件。

IGBTs：碳化硅IGBTs結合了MOSFET的高開關速度和雙極型晶體管的高電流能力，適用于大功率電源應用。

組成結構：

襯底：作為生長基礎的碳化硅單晶片，提供晶體結構模板。

外延層：在襯底表面生長的薄層單晶碳化硅，其摻雜類型（N型或P型）和濃度可被精確控制，以滿足不同功率器件的設計需求。

這種材料因其碳化硅襯底固有的優異特性（高擊穿電場、高熱導率、高電子飽和漂移速度），在外延層的協同下，成為制造高性能功率器件的理想平臺。

應用領域：

新能源汽車：主逆變器、車載充電機（OBC）、DC-DC轉換器。

清潔能源：光伏發電逆變器。

工業與基礎設施：智能電網、軌道交通、充電樁、航空航天電源系統。

與傳統的硅基材料相比，碳化硅外延晶片能顯著降低器件的導通電阻和開關損耗，實現系統更高效率、更小體積和更輕重量。
