米勒平臺是IGBT在開關瞬間，由于集電極電壓的快速變化通過內部寄生電容Cgc耦合到門極，導致驅動電流被“轉移”而無法繼續提升門極電壓所造成的現象。
米勒平臺形成的原理
1.寄生電容的存在：IGBT內部存在多個寄生電容，其中最關鍵的是柵極-集電極寄生電容（Cgc），也稱為米勒電容。此外，還有柵極-發射極電容（Cge）和集電極-發射極電容（Cce)。
2.開關過程中的電壓變化：當IGBT從關斷狀態開啟時，驅動電流首先對Cge充電，使門極電壓Vge上升。當Vge達到閾值電壓后，IGBT開始導通，集電極電流（Ic)開始流動，同時集電極-發射極電壓（Vce)開始從母線電壓快速下降。

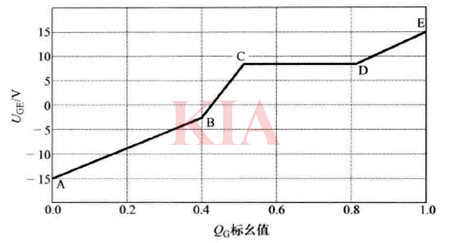

3.米勒效應的觸發：Vce的快速下降（即高dv/dt）會通過米勒電容（Cgc）耦合到門極。此時，驅動器輸出的電流不再用于提升Vge，而是主要流向Cgc，對其進行充電。由于Cge已基本充滿，而驅動電流被Cgc“分流”，因此門極電壓Vge會暫時停止上升，維持在一個相對穩定的電壓水平，這個平臺就是米勒平臺。
4.平臺的結束：當Vce下降至接近IGBT的飽和電壓（Vcesat)時，其變化率（dv/dt)減小，通過Cgc的位移電流也隨之減小。此時，驅動器的電流再次能夠同時對Cgc和Cge充電，門極電壓Vge才會繼續上升，直至達到最終的驅動電壓（如15V），完成開通過程。
1.改變門極電阻
備注：Rgoff=(Rgon//Rgoff)
門極導通電阻Rgon影響IGBT導通期間的門極充電電壓和電流；增大這個電阻將減小門極充電的電壓和電流，但會增加開通損耗。

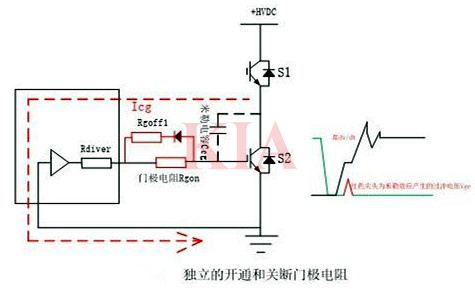

寄生米勒電容引起的導通通過減小關斷電阻Rgoff可以有效抑制。越小的Rgoff同樣也能減少IGBT的關斷損耗，然而需要付出的代價是在關斷期間由于雜散電感的存在會產生很高的過壓尖峰和門極震蕩；
總之，要減小米勒效應產生的過電壓尖峰就是放大Rgon而減小Rgoff。
2.在門極G和射極E之間增加電容
G-E間增加電容Cge將影響IGBT開關的特性。Cge分擔了米勒電容產生的門極充電電流，鑒于這種情況，IGBT的總的輸入電容為Cge||Ccg。門極充電要達到門極驅動的閾值電壓需要更多的電荷（如圖3）。但G-E間增加電容，驅動電源功耗會增加，相同的門極驅動電阻情況下IGBT的開關損耗也會增加。
3.有源米勒鉗位解決方案

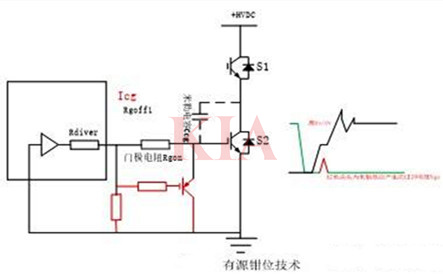

為了避免Rg優化問題、Cge的損耗和效率等問題，另一種通過門極G與射極E短路的方法被采用來抑制因?yàn)榧纳桌针娙輰?dǎo)致的意想不到的開通。這種方法可以在門極G與射極E之間增加三級管來實現，在VGE電壓達到某個值時，門極G與射極E的短路開關（三級管）將觸發工作。這樣流經米勒電容的電流將通過三極管旁路而不至于流向驅動器引腳VOUT。
