SOD封裝是大部分貼片二極管的安裝形式。SOD，小外形二級管（Small OutlineDiode），目前已經衍生了一系列標準封裝形式。這些二極管封裝用SOD后面的一串數字進行區分，例如SOD-23、SOD-523、SOD323等等。
SOD-523封裝尺寸：
長度（L）：1.20mm（±0.1mm公差）。
寬度（W）：0.80mm（±0.05mm公差）。
高度（H）：0.60mm（±0.05mm公差）。

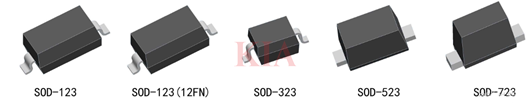

SOD-123塑料體尺寸：L2.70mm,W1.60mm,H1.10mm。
SOD-123(12FN)塑料體尺寸：L2.70mm,W1.60mm,H1.10mm。
SOD-323塑料體尺寸：L1.70mm,W1.30mm,H1.00mm。
SOD-523塑料體尺寸：L1.20mm,W0.80mm,H0.60mm。
SOD-723塑料體尺寸：L1.00mm,W0.60mm,H0.55mm。
SOD-723塑料體尺寸：L1.00mm,W0.60mm,H0.50mm。
SOD封裝應用
SOD-123適用于中等功率應用，常用于電源管理電路，其尺寸與PCB的1206封裝相對應。
SOD-323適用于緊湊型設計，常見于手機、平板等便攜設備，與PCB的0805封裝尺寸對應。
SOD-523超小型封裝，用于低電流、高頻信號電路，如1N4148二極管，與PCB的0603封裝尺寸對應。
SOD-723比SOD-523更小，適用于高密度電路板設計。
SOD-923專為超小型ESD靜電保護二極管設計，廣泛用于智能手機、智能穿戴設備等微型電子產品。
SOD封裝焊接事項
工具：
恒溫焊臺（260-300℃），280℃時潤濕性最佳
0.5mm尖頭烙鐵+陶瓷鑷子（防靜電效率提升73%）
無鹵素助焊劑（避免漏電流增加）
防靜電手腕帶（接地電阻＜1MΩ，佩戴于手腕）
關鍵操作：
① Kapton膠帶固定（誤差≤0.05mm時合格率達98%）
② 45°角拖焊（12mm/s勻速最優）
③ 單腳焊接≤3秒（超時導致封裝體隱性裂紋）
注意：
焊錫量控制（凸起0.2mm致高頻衰減12dB）
操作濕度維持40-60%RH（低于30%時擊穿電壓降40%）
烙鐵頭溫度＜350℃（補焊采用"蜻蜓點水"式）
