電壓負反饋放大電路,原理圖分享-KIA MOS管
信息來源：本站 日期：2026-01-29
負反饋使輸出起到與輸入相反的作用，使系統輸出與系統目標的誤差減小，系統趨于穩定。負反饋在電子線路中有著非常廣泛的應用，采用負反饋是以降低放大倍數為代價，目的是為了改善放大電路的工作性質。
負反饋對放大電路的影響
正反饋用在放大電路中可以將放大電路變為振蕩器，負反饋用在放大電路中可以使放大性能更好更穩定。
1.對輸入電阻的影響
并聯負反饋可以使放大電路的輸入電阻減少，串聯負反饋可使放大電路的輸入電阻增大。
2.對輸出電阻的影響
電壓負反饋可以使放大電路的輸出電阻減小，有穩定電壓的功能；電流負反饋可以使放大電路的輸出電阻增大，有穩定輸出電流的功能。
3.對非線性失真的影響
負反饋放大電路可以減小失真。
4.對頻率特性的影響
一個放大電路，如果放大倍數很大，那么它的頻率特性就很差，對頻率偏高或偏低的信號就不能正常放大，而引入負反饋后，放大電路的放大倍數就會減小，頻率特性就會得到改善，通頻帶變寬（即能放大頻率范圍更廣的信號）。
為了使電路穩定地工作，可以給放大電路增加負反饋電路。
電壓負反饋放大電路

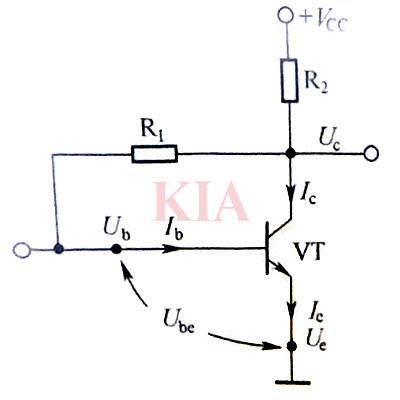

電壓負反饋共射放大電路
