直流降壓電路,降壓變換器原理圖-KIA MOS管
信息來源：本站 日期：2026-01-23

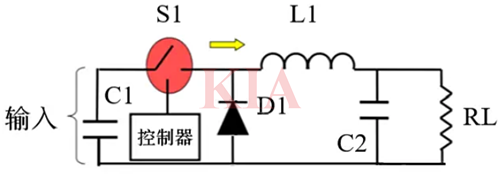

上圖為降壓電路原理圖，當開關S1閉合時，電流經過S1、電感L1，向負載供電，流向電源的負極，供電的同時，也在給電感充電，由于D1二極管的單向導電性，此時二極管D1不會工作。
電感的特性：電感是感性器件，由于自感電動勢的存在會阻擋電流的增大或者減少，電感電流是漸變不是瞬變，電感L1上的電壓為輸入電壓減去負載身上的電壓等于L*（di/dton）。當S2關斷時，由于L1電感器件的特性，電感的電流流向負載，再流向續流二極管，回到電感，構成回路。輸出電壓等于L*di/dtoff，這兩個表達式相除可以得到VO/VIN=don/dff；得出輸出小于等于輸入電壓。

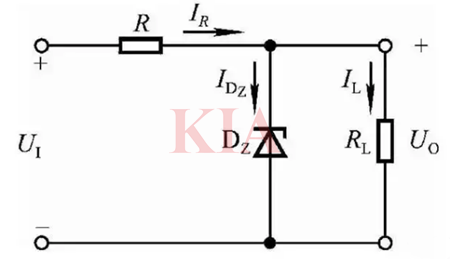

1.使用9V的穩壓二極管進行穩壓得到9V電壓，電路如下圖所示，DZ為9V穩壓二極管，R為限流電阻，RL為實際負載，根據負載電流選擇合適的穩壓二極管，以及計算限流電阻R的大小。這種方式一般用于負載電流較小的場合。

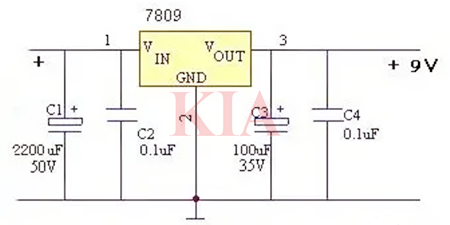

2.使用三端穩壓器7809可得到9V電壓，這種方式運用于負載電流小于1.5A的場合，電路如下圖所示，輸入為15V，輸出直接可以得到9V電壓，這是線性電源芯片的方式，效率一般比較低，特別是電流較大、壓降較大的場合。

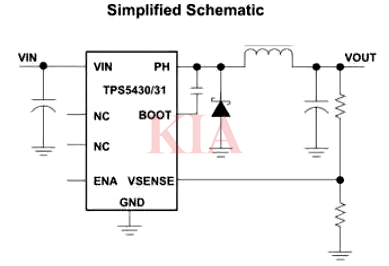

3.使用開關電源芯片的方式得到9V電壓，開關電源的效率可達90%以上。如下圖TPS5430/31電路，其輸出電壓公式為：VOUT=1.221R1/R2+1.221。最高輸入電壓36V，最低輸入電壓5.5V，輸出電壓根據電阻R1和R2的阻值可調。
