開關電源啟動電路原理

開關電源啟動電路的作用是限制電源接通瞬間的沖擊電流，防止浪涌損壞元件，通過熱敏電阻、SCR或繼電器等元件實現軟啟動。

工作原理

啟動電路通過控制初始電流路徑實現軟啟動：

1.初始限流階段：電源接通時，利用高阻元件（如熱敏電阻RT1或限流電阻R）限制電流，避免電容充電瞬間的浪涌。

2.旁路切換階段：當電容充電至閾值（如80%額定電壓或熱敏電阻升溫），觸發旁路機制（如SCR導通或繼電器動作），切換至低阻路徑維持正常供電。

例如：熱敏電阻電路在電流增大后阻值降低，自動旁路限流電阻。

SCR電路通過檢測電容電壓觸發導通，短路限流電阻。

開關電源啟動電路

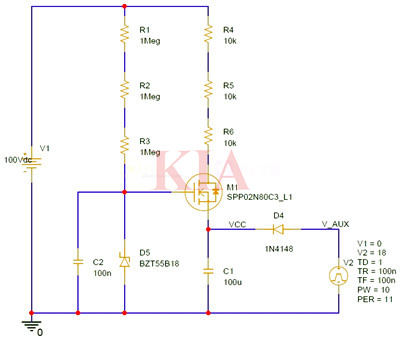

由電阻和穩壓管組成的簡單啟動電路，正常工作下該啟動電路功耗較大，尤其開關電源在高溫環境、輸入高壓、輸出滿載的情況下啟動電路發熱嚴重極易給系統的穩定帶來風險，而且還會降低開關電源的轉換效率。

因此，啟動電路不適合長時間持續地為電源IC及保護電路提供能量，一般只在系統啟動時刻為其提供能量。當輸出電壓建立后，則由損耗較小的輔助繞組為芯片及保護電路提供能量，而此時的啟動電路需停止工作。

開關電源常用啟動電路

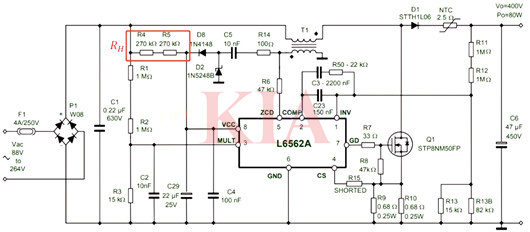

電路采用兩個三極管做二級放大，可等效為三端線性穩壓電源，具有啟動速度快、性能安全可靠、輸出電壓建立后立刻停止工作的優點。

開關電源啟動電路

輸入電壓VIN為NPN三極管Q1提供IB電流使用它處于放大區，IC為放大電流也為PNP三極管Q2的基極電流，通過對IC電流的控制，可使Q2處于飽和狀態并以IE的飽和電流向電容C充電，直到Q2處于半截止或半飽和狀態。此時，電容就等效成一個恒流源為IC芯片提供能量，當電容電壓降到一定值時，啟動電路繼續為電容充電，直到輔助供電有電壓后，才通過電阻R2、R3之間的分壓使Q1處于截止狀態，此時啟動電路才停止工作，之后芯片的供電完全由輔助繞組提供。
