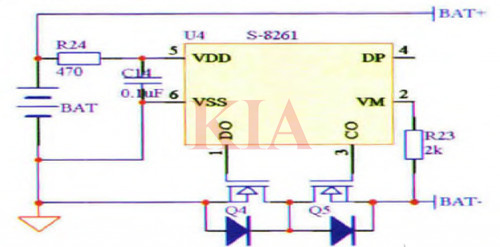

電路主要由鋰電池保護專用集成電路和控制充放電的MOS管等部分組成，電路如圖所示。
在充電過程中，當電池的電壓超過4.35v時，專用集成電路S-8261的CO腳輸出信號使充電控制Q5截止，鋰電池立即停止充電，從而防止鋰電池因過充電而損壞；放電過程中，當電池電壓降到2.3V時.S-8261的D0引腳輸出信號使放電控制Q4截止，聚合物鋰電池立即停止放電，以防止聚合物鋰電池過度放電。S-8261的VM引腳為電流檢測端。輸出短路時，Q4、Q5的導通壓降劇增，使得VM引腳電壓立即升高，從而控制s-8261輸出信號使Q4、Q5立即截止，從而實現過電流或短路保護。

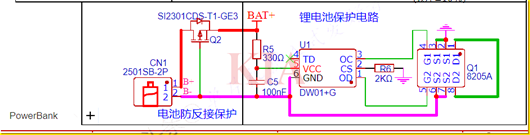

鋰電池保護電路使用的方案是鋰電池保護芯片和NMOS管組成。這里鋰電池接入的電路加了一個PMOS管防反接保護，這樣可以保證在DIY時，防止電池正負極接錯而導致后面的電路損壞。
