單節鋰電池保護電路原理

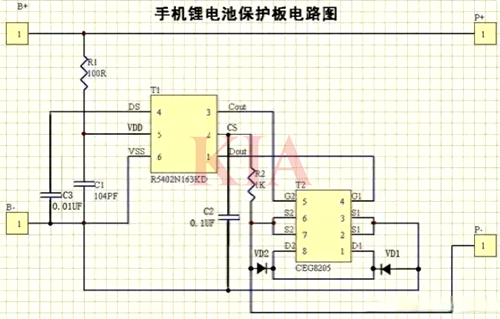

單節鋰電池保護電路

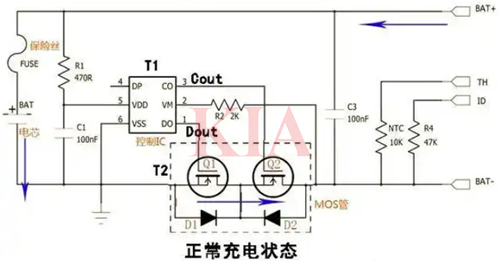

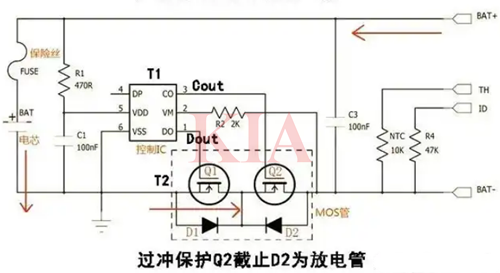

1. 過充電狀態：電池電壓上升到過充保護電壓后，以上并持續了一段過充保護延時時間， CO 端子的輸出就會反轉，將充電控制充電 MOS 管關斷，停止充電，這就稱為過充電狀態。電池電壓降低到過充電解除電壓以下并持續了一段過放保護時間，就會解除過充電狀態，恢復為正常狀態。

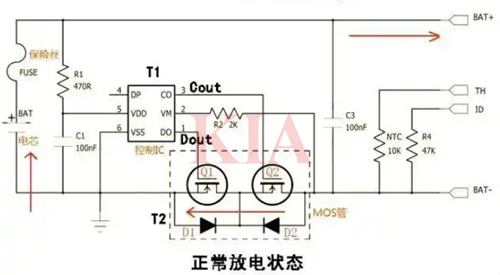

2.過放電狀態：電池電壓降低到過放電壓，以下并持續了一段過放延時時間， DO 端子的輸出就會反轉，將放電控制 MOS 管關斷，停止放電，這就稱為過放電狀態。電池電壓上升到過放電解除電壓以上并持續了一段時間就會解除過放電狀態，恢復為正常狀態。

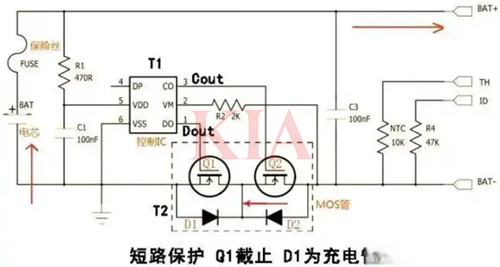

3.過放電流保護狀態：電池處于放電狀態時，VM 端電壓隨著放電電流的增大而增大，當 VM 端電壓高于 VEC 并持續了一段時間放電過流保護電壓，芯片認為出現了放電過流；當 VM 端電壓高于短路保護電壓，并持續了一段短路延時時間，芯片認為出現了短路。上述 2 種狀態任意一種狀態出現后，DO 端子的輸出就會反轉，將放電控制 MOS 管關斷，停止放電。

4.充電過流檢測：正常工作狀態下的電池，在充電過程中，如果 VM 端子電壓低于充電過流檢測電壓，并且這種狀態持續的時間超過充電過流檢測延遲時間，則關閉充電控制用的 MOSFET，停止充電，這個狀態稱為充電過流狀態。進入充電過流檢測狀態后，如果斷開充電器使 VM 端子電壓高于充電過流檢測電壓時，充電過流狀態被解除，恢復到正常工作狀態。

5. 0V 充電功能：此功能用于對已經自放電到 0V 的電池進行再充電。當連接在電池正極(P+)和電池負極(P-)之間的充電器電壓，高于向 0V 電池充電的充電器起始電壓時，充電控制用 MOSFET 的門極固定為 VDD 端子的電位，由于充電器電壓使 MOSFET 的門極和源極之間的電壓差高于其導通電壓，充電控制用 MOSFET 導通(CO 端子打開)，開始充電。這時，放電控制 MOSFET 仍然是關斷的，充電電流通過其內部寄生二極管流過。當電池電壓高于過放電檢測電壓(VOD)時，IC 進入正常工作狀態。
