開關電源整流濾波電路圖-KIA MOS管
信息來源：本站 日期：2026-02-04
整流濾波電路是一種用于將交流電轉換為直流電并減小輸出波動的電路。
單相半波整流電路

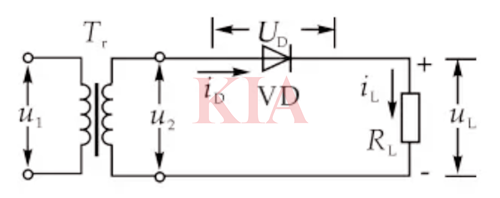

原理圖：
優點：
1.電路簡單，只使用了一個二極管，設計和實現都比較容易；
2.使用元件少，成本低。
缺點：
1.只利用了輸入交流電的正半周，導致電源利用效率低；
2.由于只整流了半個周期，輸出的直流電壓含有較大的交流成分，紋波較大。
3.變壓器的次級繞組只在正半周工作，利用率不高。
單向整流濾波電路通常僅用于對電源要求不嚴格的應用場合。若需更高效率及更穩定的直流輸出，全波整流或橋式整流電路則是更常見的選擇。
單相橋式整流電路

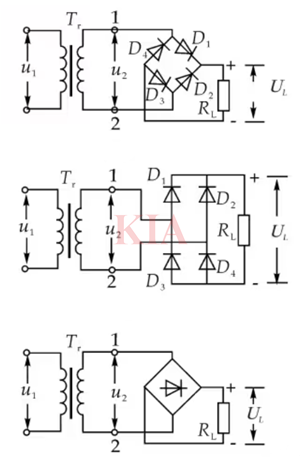

原理圖：
優點：
1.相比于單相半波整流電路，橋式整流電路在每個交流周期的正負半周期都能進行整流，因此輸出的直流電更平滑。
2.橋式整流電路的輸出電壓接近于輸入交流電壓的峰值，利用率更高。
3.不需要中心抽頭變壓器，簡化了變壓器的設計和制造。
缺點：
1.需要四個二極管，相比于半波整流電路的一個二極管，增加了成本和復雜性。
2.由于電流需要通過兩個二極管，導致總的壓降較大，影響效率。
3.更多的二極管意味著更多的熱量產生，需要更好的散熱設計。
單相橋式整流電路因其簡單、可靠、成本低廉，被廣泛應用于各種需要將交流電轉換為直流電的場合。
單相全波整流電路
單相全波整流相當于兩個單相半波整流電路工作在不同半周期，以此來達成全波整流。
在單相全波整流電路中，電流在兩個半周期內都能通過整流器，因此能夠更有效地利用輸入電壓，相比于半波整流電路，它能夠提供更穩定的直流輸出。
原理圖：
優點：
1.全波整流利用了整個交流周期，相比于半波整流，能量利用效率更高。
2.輸出電壓更平穩，紋波電壓較小，有利于提供更穩定的直流電。
缺點：
1.相比半波整流，全波整流電路需要更多的整流二極管，增加了電路的復雜性和成本。
2.在一些全波整流電路（如使用中心抽頭變壓器的全波整流）中，需要特殊的變壓器設計，這可能增加系統設計的復雜性。
3.盡管輸出紋波較小，但仍需要濾波器來進一步平滑輸出電壓，增加了電路設計和成本。
全波整流電路由于其高效率、輸出電壓平滑等優點，被廣泛采用。主要用于：家用電器、電源適配器、工控設備、LED照明、電子儀器等。
