防短路保護電路原理

防短路保護電路的作用是在檢測到異常大電流時，迅速切斷電源通路，以防止設備損壞、導線過熱甚至引發火災。

常見的防短路保護電路原理

保險絲（Fuse)保護：保險絲串聯在電路中，其內部有一段易熔金屬。當發生短路時，電流會瞬間飆升至正常值的數倍甚至數十倍，保險絲因自身電阻產生大量熱量而迅速熔斷，從而物理性地斷開電路，切斷電流。這種方式結構簡單、成本低，但熔斷后需要手動更換。

斷路器（Circuit Breaker)保護：斷路器是一種可重復使用的電磁開關。它內部包含一個電磁脫扣機構。當短路發生時，巨大的短路電流會產生強大的磁場，該磁場會立即驅動機械裝置，使觸點分離，從而斷開電路。這種響應速度極快（毫秒級），常用于家庭配電箱和工業設備中。

電子式短路保護（常用于開關電源）：原理是通過電流傳感器（如霍爾元件）或間接電壓檢測（監測功率管如IGBT的集電極-發射極電壓Vce)來實時監測輸出電流。一旦檢測到電流超過預設閾值，保護控制芯片會立即關閉功率開關器件的驅動信號，從而切斷主回路。為避免在關斷瞬間因電流急劇下降（di/dt過大）產生高壓尖峰損壞器件，通常還會配合軟關斷技術，即先降低柵極電壓以減緩電流下降速率，再完全關斷。

自恢復保險絲（PTC）保護：PTC（正溫度系數）熱敏電阻在正常電流下電阻很小。當發生短路導致電流過大時，PTC因發熱溫度急劇升高，其電阻值會隨之呈數量級增長，從而將電流限制在極低水平，起到保護作用。故障排除后，PTC冷卻并自動恢復低阻狀態，電路可恢復正常工作，無需更換。

MOSFET有源保護電路：在一些對效率和體積要求較高的場合，會使用MOSFET作為開關元件，并配合檢測電路構成有源保護。當檢測到短路時，控制電路會迅速關閉MOSFET，切斷電流路徑。此類電路可以實現快速響應和自動恢復功能。

防短路保護電路圖

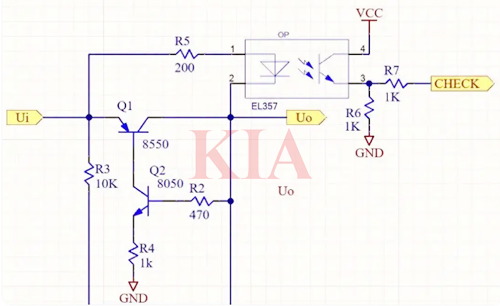

如圖所示，該防短路電路設計主要由1個NPN晶體管、1個PNP晶體管、6個電阻以及1個光耦組成。

當輸入電壓Ui接通電源后，若晶體管Q2的基極電壓高于發射集電壓，則Q2將導通，進而導致Q1的基極電壓低于發射集電壓，使Q1也導通，此時輸出電壓Uo與輸入電壓Ui相等。由于光耦EL357的1腳和2腳之間壓差為0，其內部發光器件不會工作，因此輸出的檢測信號為低電平。然而，一旦Uo發生短路，晶體管Q2的基極電壓將降為0，導致Q2截止，同時使Q1也截止。這時，光耦的內部發光器件開始工作，輸出的檢測信號變?yōu)楦唠娖健．?dāng)Uo的短路狀態消除后，電路將恢復至正常工作狀態。此外，該電路的檢測信號可以接入LED指示燈或MCU的IO口，以實現對短路狀態的檢測。

防反接短路保護電路

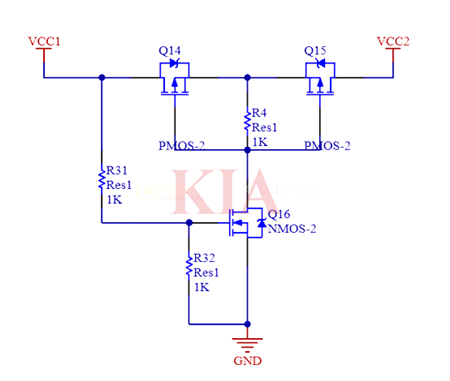

具體的匹配電阻需自行調節，限流和耐壓需要看MOS管的選型。

當正負極沒有反接時，Q16導通，VCC1通過Q14體二極管，柵極為低電平，Q15正常導通，電路正常工作。

當反接時候，Q16截止不導通，電流還是通過Q15體二極管流出，Q14此時不導通，電流無法通過Q14，電路不通，正常保護，后端短路的時候，電路限流，也可以有效保護電路。

基本可以用NMOS+2個PMOS對管來設計，也可以用單管MOS，不過這種mos基本上用的都是體二極管的導通，會有點壓降，或者是設計一個自鎖的NMOS+PMOS組合來完成。
