電源防反接保護電路是利用元件的單向導電性或開關特性阻斷反接電流，防止電源正負極接反導致設備損壞，常見類型包括二極管串聯、MOS管、整流橋等。
直流電源防反接電路圖
二極管防反接電路：
直流電源防反接保護電路最簡單的方式就是利用二極管的單向導電性來實現防反接保護，如下圖所示：
這種方式簡單可靠，成本低，但是不適合低電壓和大電流。

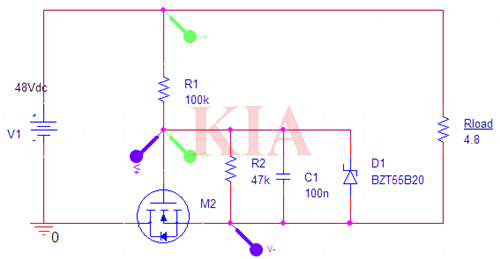

MOS管防反接電路：
MOS管是一種壓控型的半導體器件，可以分為P-MOS和N-MOS，其內阻很小（壓降小），可利用其開關特性，控制電路的導通和斷開來設計防反接保護電路。
電路中MOSFET的接法，D接輸入端負極，S接后級負載端負極；
工作原理：
1.輸入端正接時（上正下負），由于MOSFET存在體二極管，所以上電初始階段S端被拉低，R1和R2分壓，其中R2上分得的電壓為MOSFET提供偏置使其DS導通，此后DS就像開關一樣被打開，維持穩定工作；
2.輸入端反接時（上負下正），DS不通，無法構成回路，所以整個系統無法工作。
輸入正接：

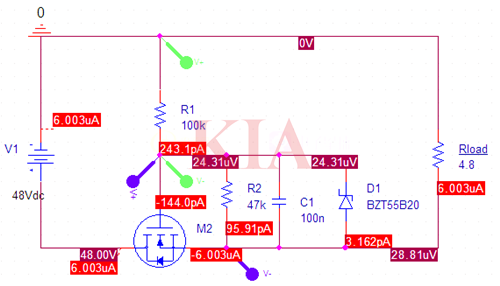

輸入反接：
