功率變換電路,DC、AC變換電路圖-KIA MOS管
信息來源：本站 日期：2026-01-19
功率變換電路是一種能夠將電源電壓或電流轉換成所需電壓、電流和頻率的電路，它是通過控制電力電子器件的開關狀態來實現電壓、電流或頻率的變換。功率變換電路工作原理根據輸入輸出類型的不同（如AC/DC、DC/AC、DC/DC）而有所差異，但都遵循能量轉換與控制的基本原則。

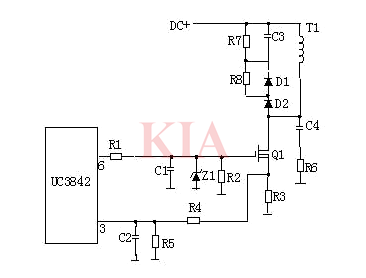

R4、C3、R5、R6、C4、D1、D2組成緩沖器，和開關MOS管并接，使開關管電壓應力減少，EMI減少，不發生二次擊穿。在開關管Q1關斷時，變壓器的原邊線圈易產生尖峰電壓和尖峰電流，這些元件組合一起，能很好地吸收尖峰電壓和電流。從R3測得的電流峰值信號參與當前工作周波的占空比控制，因此是當前工作周波的電流限制。
當R5上的電壓達到1V時，UC3842停止工作，開關管Q1立即關斷。R1和Q1中的結電容CGS、CGD一起組成RC網絡，電容的充放電直接影響著開關管的開關速度。R1過小，易引起振蕩，電磁干擾也會很大;R1過大，會降低開關管的開關速度。Z1通常將MOS管的GS電壓限制在18V以下，從而保護了MOS管。
Q1的柵極受控電壓為鋸形波，當其占空比越大時，Q1導通時間越長，變壓器所儲存的能量也就越多;當Q1截止時，變壓器通過D1、D2、R5、R4、C3釋放能量，同時也達到了磁場復位的目的，為變壓器的下一次存儲、傳遞能量做好了準備。IC根據輸出電壓和電流時刻調整著⑥腳鋸形波占空比的大小，從而穩定了整機的輸出電流和電壓。C4和R6為尖峰電壓吸收回路。

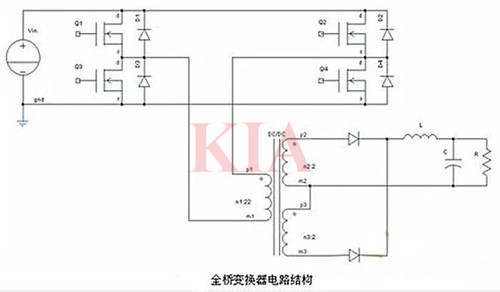

直流電壓Vin 經過Q1、D1～Q4、D4組成的全橋開關變換器，在高頻變壓器初級得到高頻交流方波電壓，經變壓器降壓，再全波整流變換成直流方波，最后通過電感L、電容C組成的濾波器，在R上得到平直的直流電壓。全橋直流變換器由全橋逆變器、高頻變壓器和輸出整流濾波電路組成，也屬于直流-交流-直流變換器。

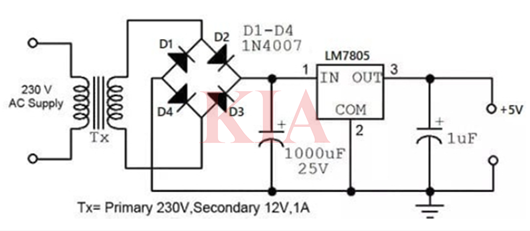

AC到DC轉換器在負載端連接處將交流電源轉換為直流電源。目前有不同類型的整流器，例如半波、全波和橋式整流器。
由四個二極管組成的全橋整流器以橋的形式連接起來。二極管僅在一個方向上導電，即在正向偏置期間。它在另一個方向上保持關閉狀態，即在反向偏置期間。
在正半周期間，二極管D2和D4導通。在電源的負半周期間，二極管D1和D3導通。因此，以這種方式輸入的交流電被整流為輸出的直流電。但問題是直流輸出功率由脈沖組成，不是純直流。
