電阻,什么是電阻,它的作用是什么,詳解!
信息來源：本站 日期：2017-10-04
什么是電阻？簡單來說，電阻就是指電流在電路中所遇到的阻力，或者說是指物體對電流的阻礙才能。電阻越大，電流所遭到的阻力就越大，因而電流就越小。反之，電阻越小，電流所遭到的阻力就越小，因而電流就越大。
電阻的符號是“R”。電阻的單位為歐姆，簡稱歐，用字母“Q”表示。

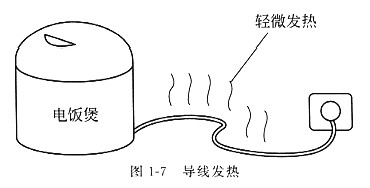

任何物體都存在電阻，導體也不例外。大家可能有這樣的體驗，電飯煲在煮飯的時分，導線會有些許發熱，究其緣由就是由于制造導線的銅存在電阻，固然電阻很小，但是在煮飯的大電流狀況下仍會耗費局部電能，以熱的方式分發出來，如圖1-7所示。
那么電阻是不是盡善盡美呢？當然不是。正由于有電阻的存在，我們才能夠控制電流的大小。為了讓電流依照人們的意愿做功，人們創造了電阻器。
電阻器是限制電流的元件，通常簡稱為電阻，是一種最根本最常用的電子元件，普遍應用在各種各類電子電路中。

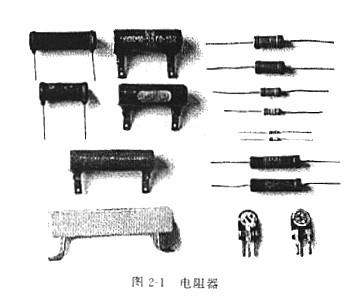

常用電阻器如圖21所示。
由于制造資料和構造不同，電阻器有許多品種，常見的有碳膜電阻器、金屬膜電阻器、有機實芯電阻器、線繞電阻器、額定抽頭電阻器、可變電阻器、滑線式變阻器和片狀電阻器等。
在電子制造中普通常用碳膜或金屬膜電阻器。碳膜電阻用具有穩定性較高、高頻特性好、負溫度系數小、脈沖負荷穩定及本錢低廉等特性，應用普遍。金屬膜電阻用具有穩定性高、溫度系數小、耐熱性能好、噪聲很小、工作頻率范圍寬及體積小等特性，應用也很普遍。

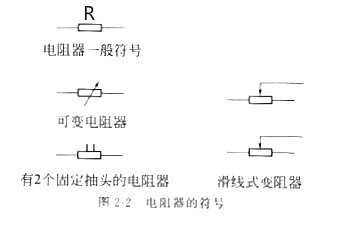

電阻器的文字符號為“R”，圖形符號好像2-2所示。
電阻器的型號命名由4局部組成，如圖2-3所水。

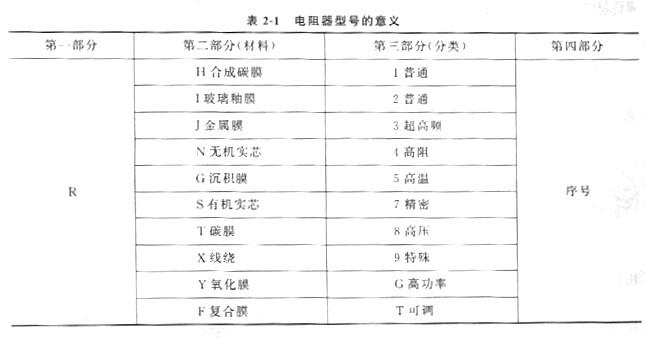

第一局部用字母"R"表示電阻器的主稱，第二局部用字母表示構成電阻器的資料，第三局部用數字或字母表示電阻器的分類，第四局部用數字表示序號。電阻器型號的意義見表2-1。
例如，某電阻器型號為RT11，表示這是普通碳膜電阻器。某電阻器型號為RJ71，表示這是精細金屬膜電阻器。
電阻器的特性是對直流和交流厚此薄彼，任何電流經過電阻器都要遭到一定的障礙和限制，并且該電流必然在電阻器上產生電壓降，如
圖2-4所示。
電阻器的主要參數有電阻值和額定功率。
電阻值簡稱阻值，根本單位是歐姆，簡稱歐(Ω)。常用單位還有千歐(KΩ)和兆歐(MΩ)。它們之間的換算關系是1MΩ＝loookΩ，1kQ-1000Ω。 電阻器上阻值的標示辦法有兩種。

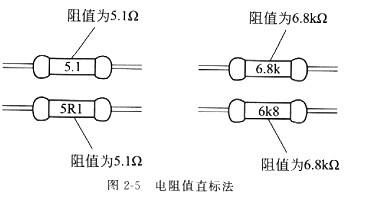

一是直標法，行將電pn值直接印刷在電阻器上。例如，在5.1Ω的電阻器上印有“5.1”或“5R1”字樣，在6.8kΩ的電阻器有“6.8k”或“6k8”字樣，如圖2-5所示。
二是色環法，即在電阻器上印刷4道或5道色環來表示阻值等，阻值的單位為Ω。

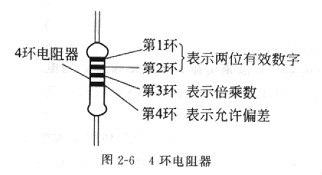

關于4環電阻器，第l、2環表示兩位有效數字，第3環表示倍乘數，第4環表示允許偏向，如圖2-6所示。 關于5環電阻器，第l、2、3環表示三位有效數字，第4環表示倍乘數，第5環表示允許偏向，如圖2-7所示。

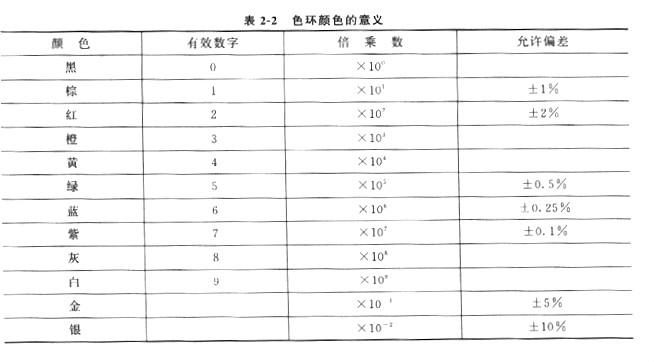

色環普通采用黑、棕、紅、橙、黃、綠、藍、紫、灰、白、金、銀12種顏色，它們的意義見表2-2。例如，某電阻器的4道色環依次為“黃、紫、橙、銀”，則其阻值為47kΩ，誤差為±10%。某電阻器的5道色環依次為“紅、黃、黑、橙、金”，則其阻值為240kQ，誤差為+5%。
在電子制造中，選用4環或5環電阻均可。在選頻同路、偏置電路等電路中，應盡量選用誤差小的電阻，必要時可用歐姆表檢測選擇。
額定功率是電阻器的另一主要參數，常用電阻器的功率有1/8W、1/4W、）/2W、1W、2W、5W等，其符號如圖2-8所示，大于5W的直接用數字注明。
運用中應選用額定功率等于或大十電路請求的電阻器。電路圖中不作標示的表示該電阻器工作中耗費功率很小，可不用思索。例如，大局部業余電子制造中對電阻器功率都沒有請求，這時可選用l／8W或1/4W電阻器。
電阻器的主要作用是限流與降壓。
電阻器在電路中限制電流的經過，電阻值越大電流越小。
如圖2-9所示發光二極管電路中，R為限流電阻。從歐姆定律I=U/R可知，當電壓U一定時，流過電阻器的電流J與其阻值R成反比。由于限流電阻R的存在，將發光二極管VD的電流限制在10mA，保證VD正常工作。
調整晶體管的工作點是電阻器用作限流的一個例子。如圖2-10所示為晶體管放大電路，晶體管集電極電流Ic（工作點）由其基極電流Ib決議。改動晶體管基極電阻Rb的阻值，即可改動Ib，也就是改動了Ic，即改動了晶體管的工作點。
電流經過電阻器時必然會產生電壓降，電阻值越大，電壓降越大。
如圖2-11所示繼電器電路中，R為降壓電阻。電壓降U的大小與電阻值R與電流I的乘積成正比，即U=IR。應用電阻器R的降壓作用，能夠使較高的電源電壓順應元器件工作電壓的請求。如圖2-11電路中，繼電器工作電壓6V、工作電流60mA，而電源電壓為12V，必需串接一個100Ω的降壓電阻R后，方可正常工作。

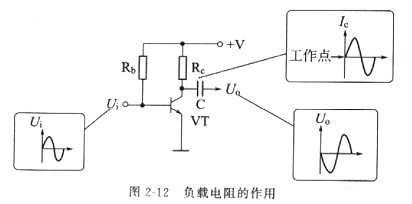

放大器的負載電阻也是應用電阻器的降壓作用的例子。如圖2-12所示晶體管放大電路中，集電極電阻R，即是負載電阻。輸人信號Ui使晶體管集電極電流Ic相應變化，由于Rc的降壓作用，從VT集電極即可得到放大后的輸出電壓Uo（與Ui反相）。
基于電阻的降壓作用，電阻器還能夠用作分壓器。
如圖2-13所示，電阻器R1和R2構成一個分壓器，由于兩個電阻串聯，經過這兩個電阻的電流J相等，而電阻上的壓降U=IR，R1上壓降為1/3U，R2上壓降為2/3U，完成了分壓（負載電阻必需遠大于R1、R2），分壓比為R1/R2。
RC濾波網絡是一種特殊的分壓器。如圖2-14所示整流濾波電路中，R與C2可了解為分壓器，輸出電壓Uo取自C2上的壓降。關于直流C2的容抗無限大，而關于交流C2的容抗遠小于R，因而C2上直流壓降很大，而交流壓降很小，到達擴濾波的目的。
常用電阻器主要有碳膜電阻器、金屬膜電阻器、有機實芯電阻器、玻璃釉電阻器、線繞電阻器、水泥電阻器、熔斷電阻器等，下面逐一引見。
碳膜電阻器是較常用的電阻器之—，構造如圖2-15所示，它是在陶瓷骨架上構成一層碳膜作為電阻體，再加上金屬帽蓋和引線制成的，表面涂有絕緣維護漆。
碳膜電阻器的性能特性是穩定性良好，受電壓影響小，負溫度系數小，適用頻率較寬，噪聲較小，價錢低廉。碳膜電阻器的阻值范圍通常為1～loXl060，在各種電子電路中應用非常普遍。
金屬膜電阻器是最常用的電阻器之一，構造如圖2-16所示，在陶瓷骨架上構成一層金屬或合金薄膜作為電阻體，兩端加上金屬帽蓋和引線，表面涂有絕緣維護漆。
金屬膜電阻器的性能特性是穩定性高，受電壓影響更小，溫度系數小，耐熱性能好，噪聲很小，工作頻率范圍寬，高頻特性好，體積比相同功率的碳膜電阻器小許多。金屬膜電阻器的阻值范圍通常為1～109Ω，應用十分普遍。
有機實芯電阻器構造如圖2-17所示，其電阻體是用炭黑、石墨等導電物質粉末，混合有機黏合劑制成的實芯圓柱體，兩端加上引線，外面有趣料外殼。
有機實芯電阻器的性能特性是機械強度高，過負荷才能較強，牢靠性較好，體積小，價格低廉，但噪聲較大，穩定性差。有機實芯電阻器的阻值范圍通常為4.7～22X106Ω，普通用于請求不太高的電路中。
玻璃釉電阻器構造如圖2-18所示，在陶瓷骨架上涂覆一層金屬氧化物和玻璃釉黏合劑的混合物作為電阻體，經高溫燒結而成。
玻璃釉電阻器的性能特性是耐高溫和耐高濕性好，穩定性好，噪聲和溫度系數小，牢靠性高。玻璃釉電阻器的阻值范圍通常為4.7～20Xl07Ω，常用于高阻、高壓、高溫等場所。
線繞電阻器也是較常用的電阻器之一，構造如圖2-19所示。線繞電阻器的電阻體是電阻絲，將電阻絲繞在陶瓷骨架上，銜接好引線，外表涂覆一層玻璃釉或絕緣漆即制成線繞電阻器。
線繞電阻器的性能特性是噪聲極小，耐高溫，功率大，穩定性好，溫度系數小，精細度高，但高頻特性較差。線繞電阻器的阻值范圍通常為0.1-5X106Ω，特別適用于高溫和大功率場所。
水泥電阻器是陶瓷密封功率型線繞電阻器的習氣稱謂，構造如圖2-20所示。線繞電阻體放置在陶瓷外殼中，并用封裝填料密封，僅留兩端引線在外。
水泥電阻器的性能特性是功率大，耐高溫，絕緣性能好，穩定性和過載才能較好，并具有良好的阻燃、防爆性能。水泥電阻器的阻值范圍通常為0.1-4300Ω，主要應用于大功率低阻值場所。
熔斷電阻器又稱為保險電阻器，是一種兼有電阻器和熔絲雙重功用的特殊元件。熔斷電阻器的文字符號為“RF”，圖形符號如圖2-21所示。
熔斷電阻器的阻值—般較小，其主要功用還是保險。運用熔斷電阻器能夠只用一個元件就能同時起到限流和保險作用。
如圖2-22所示為大功率驅動晶體管應用熔斷電阻器得例子。電路工作正常時熔斷電阻器RF起著限流電阻的作用。一旦負載電路發作過載或者短路，熔斷電阻器RF就疾速熔斷，起到維護晶體管得作用。
電阻器的好壞可用指針式萬用表或數字萬用表的電阻撓檢測。
檢測時，首先依據電阻器阻值的大小，將指針式萬用表（以下簡稱萬用表）上的擋位旋鈕轉到恰當的“Q”擋位，如圖2-23所示。
由于萬用表電阻撓普通按中心阻值校準，而其刻度線又是非線性的，因而丈量電阻器應防止表針指在刻度線兩端。普通丈量100Ω以下電阻器可選“RXI”擋，100～1000Ω電阻器可選“RX10”擋，1～10kΩ電阻器可選“RX100”擋，10～100KΩ,電阻器可選“RXlk"擋，lOOkΩ,以上電阻器可選“RXlOk”擋。

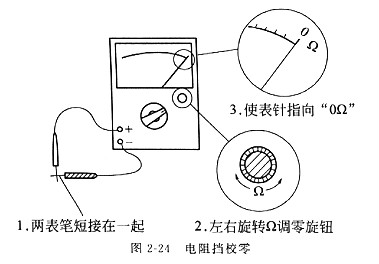

測量擋位選定后，還需對萬用表電阻撓停止校零。如圖2-24所示將萬用表兩表筆相互短接，轉動“調零”旋鈕使表針指向電阻刻度的“0”位（滿度）。需求特別留意的是丈量中每改換一次擋位，均應重新對該擋停止校零。

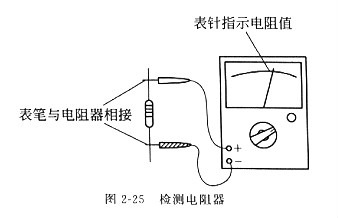

將萬用表兩表筆（不分正、負）分別與待測電阻器的兩端引線相接，如圖2-25所示，表針應指在相應的阻值刻度上。如表針不動、指示小穩定或指示值與電阻器上標示值相差很大，則闡明該電阻器已損壞。

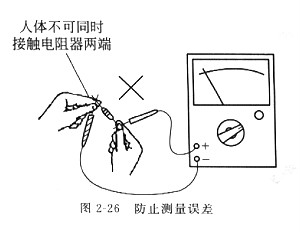

在測量幾十千歐以上阻值的電阻器時，留意不可用手同時接觸電阻器的兩端引線，如圖2-26所示，以免接入人體電阻帶來丈量誤差。
數字萬用表測量電阻器前不用校零，將擋位旋鈕轉到恰當的“O”擋位，翻開電源開關即可測量。
選擇測量擋位時應盡量使顯現屏顯現較多的有效數字，普通測量200Ω以下電阻器可選“200Ω”擋，200～1999Ω電阻器可選“2kΩ”擋，2～19. 99kΩ,電阻器可選“20kQ”擋，20～199. 9kΩ電阻器可選“200kΩ”擋，200～1999kΩ電阻器可選“2MΩ”擋，2～19. 99MQ電阻器可選“20MΩ”擋，20～199. 9MΩ電阻器可選“200MΩ”擋。200MΩ以上電阻器因已超出最高量程而無法丈量（以DT890B數字萬用表為例）。 測量時，兩表筆（不分正、負）分別接被測電阻器的兩端，LCD顯現屏即顯現出被測電阻R的阻值，如圖2-27所示。如顯現“000”（短路）、僅最高位顯現“1”（斷路）、或顯現值與電阻器上標示值相差很大，則闡明該電阻器已損壞。
功率不同，電阻器就有著不同作用和應用。它是一個限流元件，將電阻接在路中后，電阻器的阻值是固定的一般是兩個引腳，它可限制通過它所連支路的電流大小。阻值不能改變的稱為固定電阻器。阻值可變的稱為電位器或可變電阻器。理想的電阻器是線性的，即通過電阻器的瞬時電流與外加瞬時電壓成正比。用于分壓的可變電阻器。在裸露的電阻體上，緊壓著一至兩個可移金屬觸點。觸點位置確定電阻體任一端與觸點間的阻值。
端電壓與電流有確定函數關系，體現電能轉化為其他形式能力的二端器件，用字母R來表示，單位為歐姆Ω。實際器件如燈泡，電熱絲，電阻器等均可表示為電阻器元件。電渦流位移傳感器商家產品資料顯示電阻元件的電阻值大小一般與溫度，材料，長度，還有橫截面積有關，衡量電阻受溫度影響大小的物理量是溫度系數，其定義為溫度每升高1℃時電阻值發生變化的百分數。電阻的主要物理特征是變電能為熱能，也可說它是一個耗能元件，電流經過它就產生內能。電阻在電路中通常起分壓、分流的作用。對信號來說，交流與直流信號都可以通過電阻。
小功率電阻器通常為封裝在塑料外殼中的碳膜構成，而大功率的電阻器通常為繞線電阻器，通過將大電阻率的金屬絲繞在瓷心上而制成。如果一個電阻器的電阻值接近零歐姆(例如，兩個點之間的大截面導線)，則該電阻器對電流沒有阻礙作用，并聯這種電阻器的回路被短路，電流無限大。如果一個電阻器具有無限大的或很大的電阻，則串接該電阻器的回路可看作開路，電流為零。
工業中常用的電阻器介于兩種極端情況之間，它具有一定的電阻，可通過一定的電流，但電流不像短路時那樣大。電阻器的限流作用類似于接在兩根大直徑管子之間的小直徑管子限制水流量的作用。電阻，英文名resistance，通?？s寫為R，它是導體的一種基本性質，與導體的尺寸、材料、溫度有關。歐姆定律說，I=U/R，那么R=U/I，電阻的基本單位是歐姆，用希臘字母“Ω”表示，有這樣的定義：導體上加上一伏特電壓時，產生一安培電流所對應的阻值。電阻的主要職能就是阻礙電流流過。事實上，“電阻”說的是一種性質，而通常在電子產品中所指的電阻，是指電阻器這樣一種元件。歐姆常簡稱為歐。表示電阻阻值的常用單位還有千歐(kΩ)，兆歐(MΩ)，毫歐(m Ω)。
