mos管是金屬(metal)—氧化物(oxide)—半導體(semiconductor)場效應晶體管，或者稱是金屬—絕緣體(insulator)—半導體。mosfet的source和drain是可以對調的，他們都是在P型backgate中形成的N型區。在多數情況下，這個兩個區是一樣的，即使兩端對調也不會影響器件的性能。這樣的器件被認為是對稱的。
igbt(Insulated Gate Bipolar Transistor)，絕緣柵雙極型晶體管，是由BJT(雙極型三極管)和MOS絕緣柵型場效應管組成的復合全控型電壓驅動式功率半導體器件, 兼有MOSFET的高輸入阻抗和GTR的低導通壓降兩方面的優點。GTR飽和壓降低，載流密度大，但驅動電流較大;mosfet驅動功率很小，開關速度快，但導通壓降大，載流密度小。IGBT綜合了以上兩種器件的優點，驅動功率小而飽和壓降低。我們常見的IGBT又分單管和模塊兩種，單管的外觀和mosfet有點相像，常見生產廠家有富士，仙童等，模塊的產品一般內部封裝了數個單的igbt，內部聯接成適合的電路。
一、igbt結構

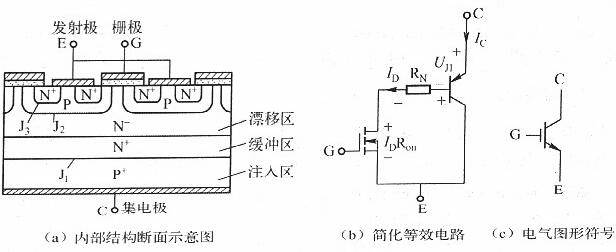

igbt是一個三端器件，它擁有柵極G、集電極c和發射極E。IGBT的結構、簡化等效電路和電氣圖形符號如圖所示。
如圖所示為N溝道VDMOSFFT與GTR組合的N溝道IGBT(N-IGBT)的內部結構斷面示意圖。IGBT比VDMOSFET多一層P+注入區，形成丁一個大面積的PN結J1。由于IGBT導通時由P+注入區向N基區發射少子，因而對漂移區電導率進行調制，可仗IGBT具有很強的通流能力。介于P+注入區與N-漂移區之間的N+層稱為緩沖區。有無緩沖區決定了IGBT具有不同特性。有N*緩沖區的IGBT稱為非對稱型IGBT，也稱穿通型IGBT。它具有正向壓降小、犬斷時間短、關斷時尾部電流小等優點，但其反向阻斷能力相對較弱。無N-緩沖區的IGBT稱為對稱型IGBT，也稱非穿通型IGBT。它具有較強的正反向阻斷能力，但它的其他特性卻不及非對稱型IGBT。
如圖b所示的簡化等效電路表明，IGBT是由GTR與MOSFET組成的達林頓結構，該結構中的部分是MOSFET驅動，另一部分是厚基區PNP型晶體管。
二、igbt工作原理
簡單來說，IGBT相當于一個由MOSFET驅動的厚基區PNP型晶體管，它的簡化等效電路如圖2-42(b)所示，圖中的RN為PNP晶體管基區內的調制電阻。從該等效電路可以清楚地看出，IGBT是用晶體管和MOSFET組成的達林頓結構的復合器件。岡為圖中的晶體管為PNP型晶體管，MOSFET為N溝道場效應晶體管，所以這種結構的IGBT稱為N溝道IIGBT，其符號為N-IGBT。類似地還有P溝道IGBT，即P- IGBT。
IGBT的電氣圖形符號如圖2-42(c)所示。IGBT是—種場控器件，它的開通和關斷由柵極和發射極間電壓UGE決定，當柵射電壓UCE為正且大于開啟電壓UCE（th）時，MOSFET內形成溝道并為PNP型晶體管提供基極電流進而使IGBT導通，此時，從P+區注入N-的空穴（少數載流子）對N-區進行電導調制，減小N-區的電阻RN，使高耐壓的IGBT也具有很小的通態壓降。當柵射極間不加信號或加反向電壓時，MOSFET內的溝道消失，PNP型晶體管的基極電流被切斷，IGBT即關斷。由此可知，IGBT的驅動原理與MOSFET基本相同。
①當UCE為負時：J3結處于反偏狀態，器件呈反向阻斷狀態。
②當uCE為正時：UC< UTH，溝道不能形成，器件呈正向阻斷狀態；UG>UTH，絕緣門極下形成N溝道，由于載流子的相互作用，在N-區產生電導調制，使器件正向導通。
1)導通
IGBT硅片的結構與功率MOSFET的結構十分相似，主要差異是JGBT增加了P+基片和一個N+緩沖層(NPT-非穿通-IGBT技術沒有增加這個部分)，其中一個MOSFET驅動兩個雙極器件（有兩個極性的器件）。基片的應用在管體的P、和N+區之間創建了一個J，結。當正柵偏壓使柵極下面反演P基區時，一個N溝道便形成，同時出現一個電子流，并完全按照功率MOSFET的方式產生一股電流。如果這個電子流產生的電壓在0.7V范圍內，則J1將處于正向偏壓，一些空穴注入N-區內，并調整N-與N+之間的電阻率，這種方式降低了功率導通的總損耗，并啟動了第二個電荷流。最后的結果是在半導體層次內臨時出現兩種不同的電流拓撲：一個電子流（MOSFET電流）；一個空穴電流（雙極）。當UCE大于開啟電壓UCE(th），MOSFET內形成溝道，為晶體管提供基極電流，IGBT導通。
2)導通壓降
電導調制效應使電阻RN減小，通態壓降小。所謂通態壓降，是指IGBT進入導通狀態的管壓降UDS，這個電壓隨UCS上升而下降。
3)關斷
當在柵極施加一個負偏壓或柵壓低于門限值時，溝道被禁止，沒有空穴注入N-區內。在任何情況下，如果MOSFET的電流在開關階段迅速下降，集電極電流則逐漸降低，這是閡為換向開始后，在N層內還存在少數的載流子（少于）。這種殘余電流值（尾流）的降低，完全取決于關斷時電荷的密度，而密度又與幾種因素有關，如摻雜質的數量和拓撲，層次厚度和溫度。少子的衰減使集電極電流具有特征尾流波形。集電極電流將引起功耗升高、交叉導通問題，特別是在使用續流二極管的設備上，問題更加明顯。
鑒于尾流與少子的重組有關，尾流的電流值應與芯片的Tc、IC：和uCE密切相關，并且與空穴移動性有密切的關系。因此，根據所達到的溫度，降低這種作用在終端設備設計上的電流的不理想效應是可行的。當柵極和發射極間施加反壓或不加信號時，MOSFET內的溝道消失，晶體管的基極電流被切斷，IGBT關斷。
4)反向阻斷
當集電極被施加一個反向電壓時，J，就會受到反向偏壓控制，耗盡層則會向N-區擴展。因過多地降低這個層面的厚度，將無法取得一個有效的阻斷能力，所以這個機制十分重要。另外，如果過大地增加這個區域的尺寸，就會連續地提高壓降。
5)正向阻斷
當柵極和發射極短接并在集電極端子施加一個正電壓時，J，結受反向電壓控制。此時，仍然是由N漂移區巾的耗盡層承受外部施加的電壓。
6)閂鎖
ICBT在集電極與發射極之間有—個寄生PNPN晶閘管。在特殊條件下，這種寄生器件會導通。這種現象會使集電極與發射極之間的電流量增加，對等效MOSFET的控制能力降低，通常還會引起器件擊穿問題。晶閘管導通現象被稱為IGBT閂鎖。具體來說，產生這種缺陷的原因各不相同，但與器件的狀態有密切關系。

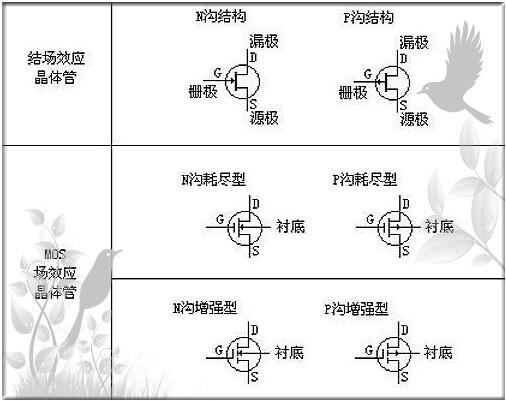

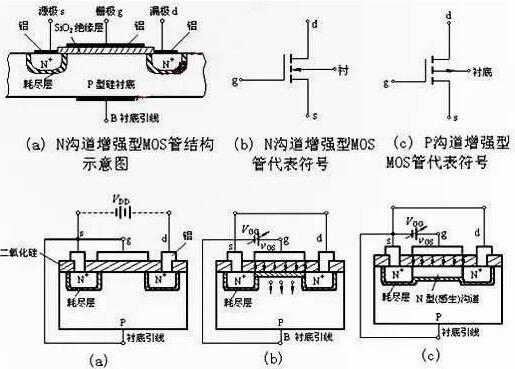

一、mosfet管結構、符號
二、mosfet工作原理
MOS管的工作原理(以N溝道增強型MOS場效應管)它是利用VGS來控制“感應電荷”的多少，以改變由這些“感應電荷”形成的導電溝道的狀況，然后達到控制漏極電流的目的。在制造管子時，通過工藝使絕緣層中出現大量正離子，故在交界面的另一側能感應出較多的負電荷，這些負電荷把高滲雜質的N區接通，形成了導電溝道，即使在VGS=0時也有較大的漏極電流ID。當柵極電壓改變時，溝道內被感應的電荷量也改變，導電溝道的寬窄也隨之而變，因而漏極電流ID隨著柵極電壓的變化而變化。
常用的功率開關有晶閘管、IGBT、場效應管等。其中，晶閘管（可控硅）的開關頻率最低約1000次/秒左右，一般不適用于高頻工作的開關電路。
1、效應管的特點：
場效應管的突出優點在于其極高的開關頻率，其每秒鐘可開關50萬次以上，耐壓一般在500V以上，耐溫150℃（管芯），而且導通電阻，管子損耗低，是理想的開關器件，尤其適合在高頻電路中作開關器件使用。
但是場效應管的工作電流較小，高的約20A低的一般在9A左右，限制了電路中的最大電流，而且由于場效應管的封裝形式，使得其引腳的爬電距離（導電體到另一導電體間的表面距離）較小，在環境高壓下容易被擊穿，使得引腳間導電而損壞機器或危害人身安全。
2、igbt的特點：

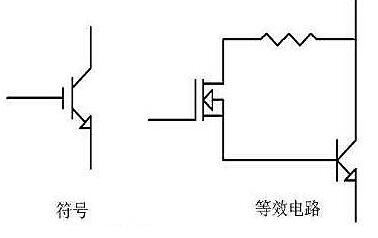

igbt即雙極型絕緣效應管，符號及等效電路圖見圖，其開關頻率在20KHZ~30KHZ之間。但它可以通過大電流（100A以上），而且由于外封裝引腳間距大，爬電距離大，能抵御環境高壓的影響，安全可靠。
場效應管逆變焊機的特點
由于場效應管的突出優點，用場效應管作逆變器的開關器件時，可以把開關頻率設計得很高，以提高轉換效率和節省成本，使用高頻率變壓器以減小焊機的體積，使焊機向小型化，微型化方便使用。但無論弧焊機還是切割機，它們的工作電流都很大。使用一個場效應管滿足不了焊機對電流的需求，一般采用多只并聯的形式來提高焊機電源的輸出電流。這樣既增加了成本，又降低了電路的穩定性和可靠性。
igbt焊機指的是使用igbt作為逆變器開關器件的弧焊機。由于igbt的開關頻率較低，電流大，焊機使用的主變壓器、濾波、儲能電容、電抗器等電子器件都較場效應管焊機有很大不同，不但體積增大，各類技術參數也改變了。
1、半橋逆變電路工作原理如圖所示
工作原理：
①tl時間：開關K1導通，K2截止，電流方向如圖中①，電源給主變T供電，并給電容C2充電。
②t2時間：開關K1、K2都截止，負截無電流通過（死區）。
③t3時間：開關K1截止，K2導通，電容C2向負載放電。
④t4時間：開關K1、K2均截止，又形成死區。如此反復在負載上就得到了如圖所示的電流，實現了逆變的目的。
2、igbt焊機的工作原理
①電源供給：
和場效應管作逆變開關的焊機一樣，焊機電源由市電供給，經整流、濾波后供給逆變器。
②逆變：
由于igbt的工作電流大，可采用半橋逆變的形式，以igbt作為開關，其開通與關閉由驅動信號控制。
③驅動信號的產生：
驅動信號仍然采用處理脈寬調制器輸出信號的形式。使得兩路驅動信號的相位錯開（有死區），以防止兩個開關管同時導通而產生過大電流損壞開關管。驅動信號的中點同樣下沉一定幅度，以防干擾使開關管誤導通。
④保護電路：
IGBT焊機也設置了過流、過壓、過熱保護等，有些機型也有截流，以保證焊機及人身安全，其工作原理與場效應管焊機相似。
一、導通電阻的降低
INFINEON的內建橫向電場的MOSFET，耐壓600V和800V，與常規MOSFET器件相比，相同的管芯面積，導通電阻分別下 降到常規MOSFET的1/5， 1/10；相同的額定電流，導通電阻分別下降到1/2和約1/3。在額定結溫、額定電流條件下，導通電壓分別從12.6V，19.1V下降到 6.07V，7.5V；導通損耗下降到常規MOSFET的1/2和1/3。由于導通損耗的降低，發熱減少，器件相對較涼，故稱COOLMOS。
二、封裝的減小和熱阻的降低
相同額定電流的COOLMOS的管芯較常規MOSFET減小到1/3和1/4，使封裝減小兩個管殼規格。由于COOLMOS管芯厚度僅為常規MOSFET的1/3，使TO-220封裝RTHJC從常規1℃/W降到0.6℃/W；額定功率從125W上升到208W，使管芯散熱能力提高。
三、開關特性的改善
COOLMOS的柵極電荷與開關參數均優于常規MOSFET，很明顯，由于QG，特別是QGD的減少，使COOLMOS的開關時間約為常 規MOSFET的1/2；開關損耗降低約50%。關斷時間的下降也與COOLMOS內部低柵極電阻(＜1Ω＝有關。
四、抗雪崩擊穿能力與SCSOA
目前，新型的MOSFET無一例外地具有抗雪崩擊穿能力。COOLMOS同樣具有抗雪崩能力。在相同額定電流 下，COOLMOS的IAS與ID25℃相同。但由于管芯面積的減小，IAS小于常規MOSFET，而具有相同管芯面積時，IAS和EAS則均大于常規 MOSFET。
COOLMOS的最大特點之一就是它具有短路安全工作區（SCSOA），而常規MOS不具備這個特性。 COOLMOS的SCSOA的獲得主要是由于轉移特性的變化和管芯熱阻降低。COOLMOS的轉移特性如圖所示。從圖可以看到，當VGS＞8V 時，COOLMOS的漏極電流不再增加，呈恒流狀態。特別是在結溫升高時，恒流值下降，在最高結溫時，約為ID25℃的2倍，即正常工作電流的3-3.5 倍。在短路狀態下，漏極電流不會因柵極的15V驅動電壓而上升到不可容忍的十幾倍的ID25℃，使COOLMOS在短路時所耗散的功率限制在 350V×2ID25℃，盡可能地減少短路時管芯發熱。管芯熱阻降低可使管芯產生的熱量迅速地散發到管殼，抑制了管芯溫度的上升速度。因 此，COOLMOS可在正常柵極電壓驅動，在0.6VDSS電源電壓下承受10ΜS短路沖擊，時間間隔大于1S，1000次不損壞，使COOLMOS可像 IGBT一樣，在短路時得到有效的保護。
