什么是主板？可能大家都知道電腦主板這個部件，但關于主板的學問卻了解的不多，為了大家更好的學習計算機方面的學問，今天小編給大家進步下主板的細致學問，讓大家慢慢告別電腦小白。主板，又叫主機板（mainboard）、系統板（systemboard）或母板（motherboard），它安裝在機箱內，是計算機最基本的也是最重要的部件之一。
主板普通為矩形電路板，上面安裝了組成計算機的主要電路系統，普通有BIOS芯片、I/O控制芯片、鍵盤和面板控制開關接口、指示燈插接件、擴展插槽、主板及插卡的直流電源供電接插件等元件。
所以個人以為將主板單純的以為只是一塊集成PC插槽的電路板是不確切的。固然往常的主板對PC性能的影響曾經越來越小，但是主板就好比PC主機的骨骼和經絡，選擇一塊具有恰當功用（例如ITX主板對安裝兼容性和無線功用的需求）和與其他配置相匹配的電氣性能的主板還是很有必要的，關于主板，用戶主要需考兼容、穩定性、擴展即可，優先建議選擇主流型號品牌主板，穩定性更有保證。

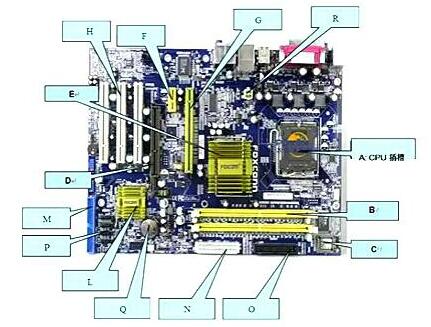

首先了解下主板各部件稱號：
A：CPU插槽
B：內存條插槽
C：BIOS芯片
D：AGP插槽
E：北橋芯片
F：PCI-E-1X芯片（最短）
G：PCI-E-16X芯片（防固點在上方）
H：PCI插槽（2條或3條平行，防固點在下方）
L：南橋芯片
M：IDE接口（并行）
N：電源插座
O：軟驅插座FLOPY
P：SATA接口（串行）
Q：CMOS電池
R：CPU供電電源插座

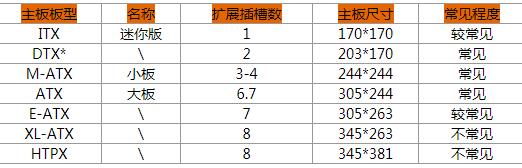

主板的板型分類是在選擇主板時首先要思索的問題之一，主板的板型會決議整臺PC的大小與相應的擴展性。臺式電腦的主板板型主要經過數主板的擴展插槽數來判別，以下是目前常見的主板板型。其中最常見的就是ATX（大板），M-ATX（小板），ITX。ATX主板比較適宜安裝在中塔機箱中，M-ATX比較適宜中塔\迷你塔機箱，ITX主板比較適宜HTPC機箱。E-ATX、XL-ATX、HTPX則相對較少有相關產品，產品更多的集中在旗艦級產品或效勞器級產品。
（1）穿通擊穿的擊穿點軟，擊穿過程中，電流有逐漸增大的特征，這是因?yàn)楹谋M層擴展較寬，發生電流較大。另一方面，耗盡層展廣大容易發生DIBL效應，使源襯底結正偏呈現電流逐漸增大的特征。
（2）穿通擊穿的軟擊穿點發生在源漏的耗盡層相接時，此刻源端的載流子注入到耗盡層中， 被耗盡層中的電場加快到達漏端，因此，穿通擊穿的電流也有急劇增大點，這個電流的急劇增大和雪崩擊穿時電流急劇增大不同，這時的電流相當于源襯底PN結正向?qū)〞r(shí)的電流，而雪崩擊穿時的電流主要為PN結反向擊穿時的雪崩電流，如不作限流，雪崩擊穿的電流要大。
（3）穿通擊穿一般不會呈現破壞性擊穿。因?yàn)榇┩〒舸﹫?chǎng)強沒有到達雪崩擊穿的場強，不會發生許多電子空穴對。
（4）穿通擊穿一般發生在溝道體內，溝道外表不容易發生穿通，這主要是因?yàn)闇系雷⑷胧雇獗頋舛缺葷舛却髽?gòu)成，所以，對NMOS管一般都有防穿通注入。
（5）一般的，鳥嘴邊際的濃度比溝道中心濃度大，所以穿通擊穿一般發生在溝道中心。
（6）多晶柵長度對穿通擊穿是有影響的，跟著柵長度添加，擊穿增大。而對雪崩擊穿，嚴格來說也有影響，可是沒有那么明顯。
第一、MOS管本身的輸入電阻很高，而柵-源極間電容又十分小，所以極易受外界電磁場或靜電的感應而帶電，而少數電荷就可在極間電容上構成相當高的電壓(U=Q/C)，將管子損壞。盡管MOS輸入端有抗靜電的維護措施，但仍需當心對待，在存儲和運送中最好用金屬容器或許導電資料包裝，不要放在易發生靜電高壓的化工資料或化纖織物中。拼裝、調試時，東西、外表、工作臺等均應杰出接地。要避免操作人員的靜電攪擾構成的損壞，如不宜穿尼龍、化纖衣服，手或東西在觸摸集成塊前最好先接一下地。對器材引線矯直曲折或人工焊接時，運用的設備有必要杰出接地。
第二、MOS電路輸入端的維護二極管，其導通時電流容限一般為1mA 在可能呈現過大瞬態輸入電流(超越10mA)時，應串接輸入維護電阻。而129#在初期設計時沒有參加維護電阻，所以這也是MOS管可能擊穿的原因，而經過替換一個內部有維護電阻的MOS管應可避免此種失效的發生。還有因?yàn)榫S護電路吸收的瞬間能量有限，太大的瞬間信號和過高的靜電電壓將使維護電路失去效果。所以焊接時電烙鐵有必要可靠接地，以防漏電擊穿器材輸入端，一般運用時，可斷電后使用電烙鐵的余熱進行焊接，并先焊其接地管腳。
MOS是電壓驅動元件，對電壓很敏感，懸空的G很容易接受外部攪擾使MOS導通，外部攪擾信號對G-S結電容充電，這個細小的電荷能夠貯存很長時刻。在實驗中G懸空很風險，許多就因?yàn)檫@樣爆管，G接個下拉電阻對地，旁路攪擾信號就不會直通了，一般能夠10~20K。
這個電阻稱為柵極電阻。效果1：為場效應管供給偏置電壓;效果2：起到瀉放電阻的效果(維護柵極G~源極S)。榜首個效果好了解，這兒解釋一下第二個效果的原理：維護柵極G~源極S：場效應管的G-S極間的電阻值是很大的，這樣只要有少數的靜電就能使他的G-S極間的等效電容兩頭發生很高的電壓，如果不及時把這些少數的靜電瀉放掉，他兩頭的高壓就有可能使場效應管發生誤動作，甚至有可能擊穿其G-S極;這時柵極與源極之間加的電阻就能把上述的靜電瀉放掉，然后起到了維護場效應管的效果。
